세정시설 유지보수

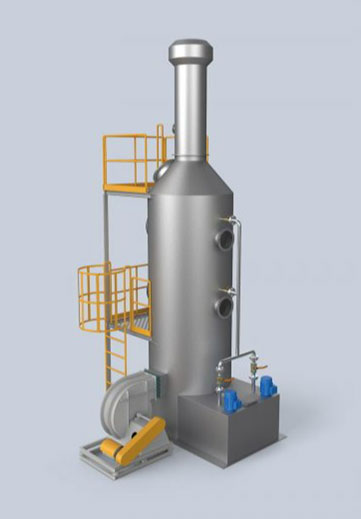

스크러버 원리

스크러버(세정탑, 세정식 집진장치)

액체를 이용하여 분진,가스,액체입자를 동시에 포집할 수 있는 장치입니다.
일반적으로 화학물질 처리 중 발생하는 유해가스 처리용으로 사용되며 화학적, 다량의 수분, 고온 등의 특성을 가진 가스를 제거하는 장치입니다.

스크러버의 원리는 흡입된 공기에 세정액을 분사하여 접촉면적을 확산시켜 줍니다.
Mist 및 dust가 포함된 가스는 세척액과 직접 충돌하며 가스와 분리되게 되고 집진기 내부의 충전물은 분사된 물에 의해 수막을 형성하게 됩니다. 이때 오염된 공기는 충전물 사이를 통과하며 미세분진과 가스는 수막에 흡착됩니다.
상승한 공기는 데미스타나 엘리미네이터를 통과하며 베플판 또는 메쉬에 충돌하여 최종적으로 mist나 세정액이 외부로 배출되는 것을 막아줍니다.

충전물 종류

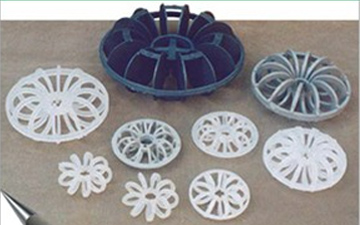

DOUGHNET

DOUGHNUT는 대표적인 선구조 충전물로 운전 시 사면을 형성하지 않아 큰 유효 비표면적을 갖기 때문에 주로 가스 흡수용 충전물로 선호되고 있습니다.
또한 초기 액분배 특성을 하부까지 유지하여 편류가 쉽게 발생하지 않는 장점이 있어 충전고가 높게 설계되더라도 대부분의 경우 액재분배기의 설치를 생략할 수 있습니다.

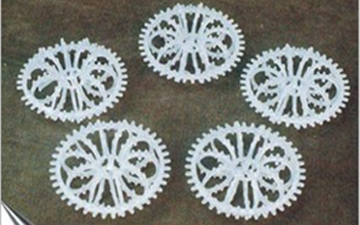

SAW-DOUGHNUT

기존의 Saw-Doughnut 충전물을 개선한 제품으로 TELLERETTE 기본형에 NOB을 설치하여 정체점의 수를 늘리고 액분산 성능을 획기적으로 개선, 빠른 주기의 표면갱신을 실현하였습니다.
따라서 기존 여타의 충전물보다 높은 물질 전달 효율을 기대할 수 있으며 낮은 압력손실로 운전이 가능하여 흡수탑의 직경과 충전고를 낮게 할 수 있어 초기 투자비는 물론 운전에 있어서도 경제성을 확보할 수 있습니다.

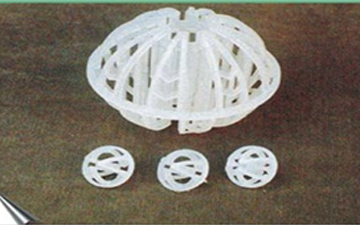

SPHERE-PACKS

Sphere-Packs 충전물은 전형적인 선구조 충전물로 표면에 RIB를 설치하여 서로 엉키지 않는 구조로 NESTING 현상이 없습니다. 따라서 동 규격의 다른 충전물보다 공간율이 뛰어나며 압력손실이 적습니다.
액분배성능이 뛰어나 초기의 액분산을 충전층 하단까지 유지하며 사면을 형성하지 않아 높은 물질 전달 효율을 갖고 있습니다.

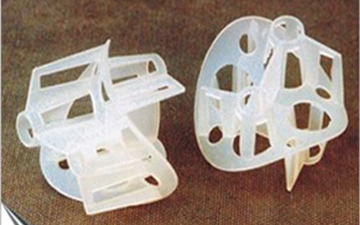

HEILEX

HEILEX 충전물은 선과 면이 적당히 조합된 충전물로 특히 황산 MIST 등의 포집용으로 유리하며 가스흡수과 집진을 동시에 행할 때 유리합니다. 또한 단위 충전 체적에 대해 중량이 가벼워 흡수탑에 응력적인 부담을 덜어줄 수 있으며 가격이 저렴하여 일반적인 용도로 사용되고 있습니다.

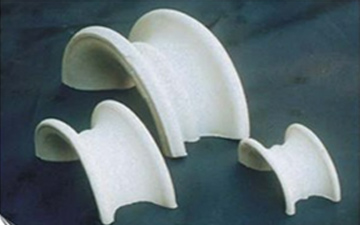

INTALOX SADDLES

가장 대표적인 면 구조 형태의 충전물로 표적 효율이 뛰어난 MIST 제거 공정에서 단연 그 뛰어난 성능을 발휘합니다.
또한 제조 공정 상 자기제로의 생산도 가능하여 고온 공정이나 극심한 부식 환경에서도 적용이 가능합니다.

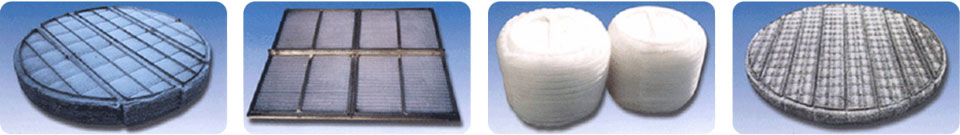

데미스터(DEMISTER)
구조

Demister를 이용하여 양측면에 Ecpanded metal 혹은 wire wash로 조립

규격

사용조건에 따라 다양하게 생산가능합니다.

특징
  • 다양한 재질로 제작되기 때문에 어떤 조건에도 사용이 가능하다.
  • 저항이 적다
  • 중량이 가벼워 설치 및 보수가 용이하다.
용도
  • 공조
  • 환기 청정용(세정식 스크라바 물입자 비산방지)

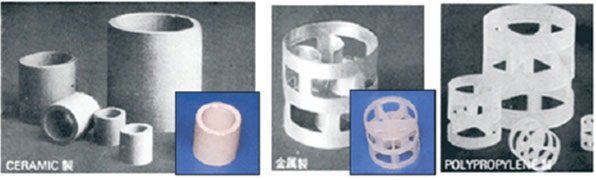

폴링(PALLRING)

충진탑내의 충진 물질은 스크러 바에 충전시킨 후 흡수액(세정액)을 스크러버 상부로부터 살수 또는 캐스케이트 시키면 충진 물질에는 흡수액의 박충(Film)이 형성된다. 수액의 접촉면에 얇은 이중 경막이 형성 이를 통해서 가스가 흡수액으로 이동 흡수 된다는 이론이며 강막을 통한 물질의 이동 접촉 면적의 넓이에 좌우된다.

용도

화학공업, 소다공업, 철강업, 금속표면처리공업, 비철금속공업, 섬유공업, 전자공업의 충진탑, 세정탑의 처리

충진물의 종류 재질 규격 공극율 비표면적 개수 중량 (kg/㎡)
PALL RING P.P.ABS 2"
1" 		74 92 68,000 75
72 190 47,700 80
스트레나(STRAINER)
제품의 명칭 SSL2,SL5 분리형 높이 110mm
형식 PARASOL CLOSE TYPE 직경 71mm
용도 이온수지용 정수 및 여과용 중량 104g(넷트가스켓 포함)
동기유량 0.6㎡/H(시간당 0.6Ton)SL2, 1.0㎡/H(시간당 1.0Ton)SL5 접속구경 ⓐ 외경 32 내경17Φ, ⓐ외경 32 내경24
열변형온도 PP 90°C~100°C ABS 86°C SLIT WIDTH 0.2mm,0.5mmX40EAX2
재질 POLYPROPYLENE(코프렌복합P.P.), ACRYLONITRILE BUTADIENE(A.B.S)
